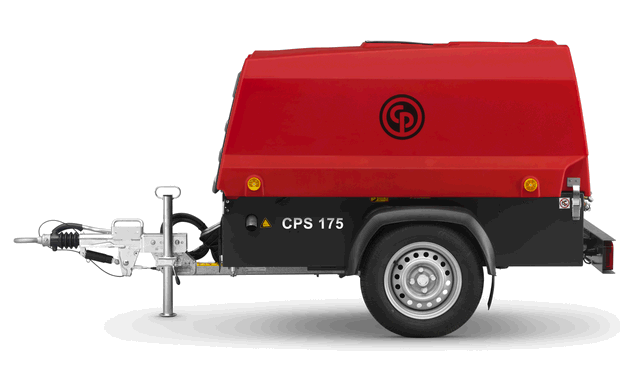

Дизельный передвижной компрессор CPS 175-100 UND-F LEG CS

Компрессор имеет одноступенчатый винтовой маслозаполненный компрессорный элемент, приводимый в движение через редуктор от дизельного двигателя марки Kubota. Установка смонтирована на прочном основании, закрыта всепогодным и шумопоглощающим кожухом, который легко открывается высоко вверх одной руков при помощи пневмостоек для доступа к обслуживаемым элементам и узлам. Основание компрессора оцинковано и окрашено порошковым способом с высушиванием при температуре +200°С. Сжатый воздух поступает к потребителю через три 3/4" выходных патрубка. Компрессор поставляется заправленный маслами, охлаждающей жидкостью, комплектуется аккумуляторной батареей и полностью готовым к эксплуатации.

Управление осуществляется клапанами, реагирующими на изменение рабочего давления в маслосепараторе. При увеличении потребности в сжатом воздухе со стороны потребителя, система управления улавливает падение давления на выходе из компрессора и дает команду на увеличение числа оборотов двигателя и на открытие входного клапана. При уменьшении потребности в сжатом воздухе, система улавливает увеличение рабочего давления, снижает число оборотов двигателя и перекрывает входной клапан. Таким образом, система управления обеспечивает точное соответствие произведенного сжатого воздуха потребляемому и сокращает расход топлива. Рабочее давление устанавливается регулировочным клапаном.
Система управления обеспечивает предупреждение и, если не была устранена причина, то аварийный останов компрессора в случае следующих причин: высокой температуры воздуха на выходе из компрессора, низкого давления моторного масла, высокой температуры охлаждающей жидкости, низкого давления масла двигателя.


Шасси.
Компрессор может поставляться без шасси на опорах (для монтажа в грузовик) или на двухколесном шасси в двух исполнениях:
F - с нерегулируемым дышлом ,без тормозов, прицепным устройством и с опорой ногой. LEG - (Leg) жесткая опора дышла

Система запуска при минусовых температурах
Дополнительным преимуществом является наличие системы холодного старта, который включает в себя: свечи накаливания в каждом цилиндре двигателя, термостат с короткий цикл компрессорного масла, синтетические компрессорное и моторные масла GENOIL- и усиленная аккумуляторная батарея. Все это позволяет машине работать при -20°C, и гарантированно запускаться при -15°C.

Система улучшения качества подаваемого воздуха
ДАННАЯ ОПЦИЯ ДОСТУПНА ДЛЯ МАШИН С МАРКИРОВКОЙ AF/WS
Охладитель и влагоотделитель обеспечивает сжатый воздух с температурой на 7°С градусов выше температуры окружающей среды и с отводом 85% конденсата. Эта схема позволяет получить холодный сжатый воздух с относительной влажностью до 100% и без выделившегося конденсата. Применяется для пескоструйных и окрасочных работ, для задувки оптико-волоконных кабелей и везде, где нежелательно наличие конденсата в сжатом воздухе.
Обводной клапан - позволяет управлять потоком воздуха, направляя его через или мимо охладителя.
Обратный клапан - защищает компрессор от противодавления (необходимая опция для пескоструйных работ).

Технические характеристики

Условия эксплуатации

1.      Минимальное рабочее давление                                                 4 бар.

2.      Максимальное давление в ресивере                                           7 бар

3.      Максимальная рабочая температура окружающей среды               + 45°C.

4.      Минимальная температура гарантированного запуска                  -15°C .

5.      Максимальная высота эксплуатации над уровнем моря                  4000 м.

Двигатель

1.      Дизельный марки                                                                        Kubota V 1505 T

2.      Охлаждение                                                                               масленное

3.      Число цилиндров                                                                         3

4.      Мощность на нормальной скорости двигателя                                33 кВт

5.      Скорость вращения вала двигателя нормальная и максимальная     3400 об/мин

6.      Скорость вращения вала двигателя на холостом ходу                     2000 об/мин

7.      Емкость топливных баков                                                             40 л.

Компрессор

Винтовой маслозаполненый, винтовая пара марки Atlas Copco

1.      Число ступеней сжатия                                                                  1 шт.

2.      Рабочее избыточное давление                                                      7 бар

3.      Производительность воздуха                                                          5,0 м3/мин

4.      Выходной патрубок диаметром  3/4”                                              3 шт.
